Le puits provençal

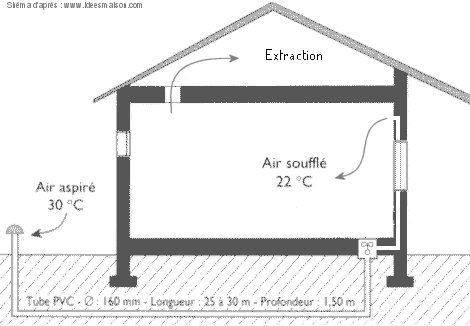

Le puit provençal (aussi appelé puit canadien) consiste à faire passer, avant qu'il ne pénètre dans la maison, une partie de l'air neuf de renouvellement par des tuyaux enterrés dans le sol, à une profondeur de l'ordre d'environ 2 mètres.

En hiver, le sol à cette profondeur est plus chaud que la température extérieure : l'air froid est donc préchauffé lors de son passage dans les tuyaux modérant ainsi la consommation de chauffage.

En été, le sol est à l'inverse plus froid que la température extérieure : ce "puit" astucieux va donc utiliser la fraîcheur relative du sol pour tempérer l'air entrant dans le logement de 5 à 8°C.

Avec ce système, l'air aspiré par la ventilation ne sera pas prélevé directement de l'extérieur (via les bouches d'aération des fenêtres), d'où une économie de chauffage et une climatisation à peu de frais...

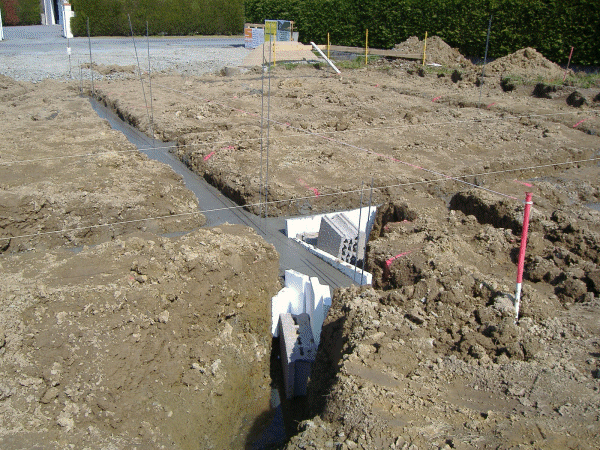

Base du puit provençal

Au centre de l'image,
on aperçoit le début du puit provençal
où sera déposé la gaine d'entrée d'air.

1ere base du puit provençal

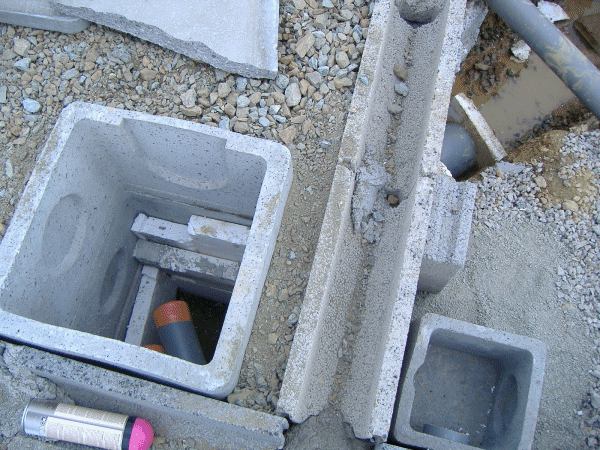

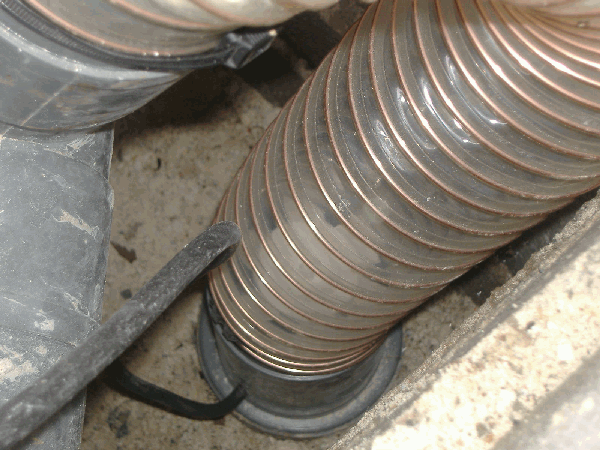

Arrivée puits provençal

L'air arrivrera par la gaine qui sera installée dans la base de ce regard.

L'air repartira par les tuyaux PVC
protégés par l'adhésif orange.

Arrivée puit provençal

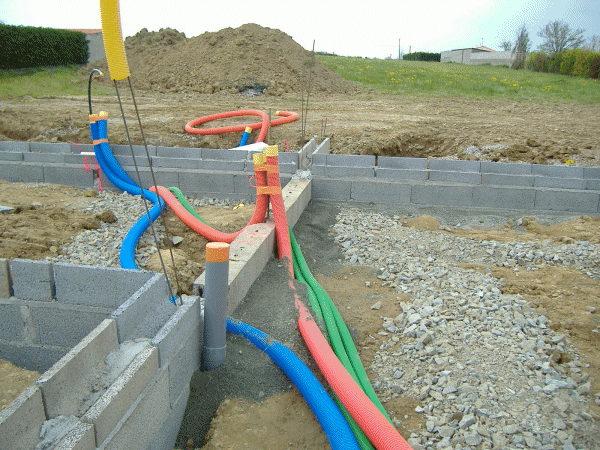

Passage des gaines

Au premier plan, en PVC rigide gris et orange,
l'arrivée d'air neuf pour l'étage.

En rouge les distribution d'alimentation électrique.

Les gaines bleu sont réservées pour l'eau
et le vert pour le téléphone
Passage des gaines

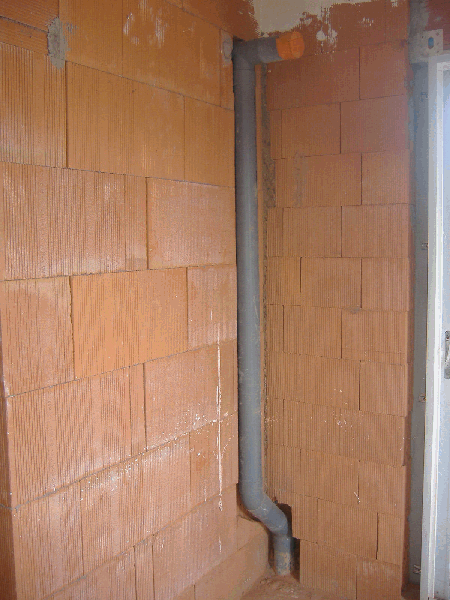

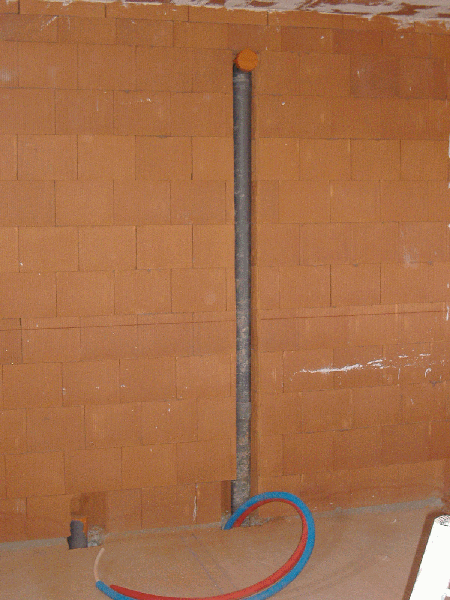

Distribution d'air La dalle de ciment est coulée


Dans la cloison du salon, un tuyau PVC (diam. 100) distribue l'air.

Cet air est issu du puits provençal

Coté repas

 Ici c'est l'arrivée d'air dans l'espace repas.
Placée à 2 m 25  de hauteur,
 ce tuyau sera recouvert par une grille
.

La dalle de ciment est coulée

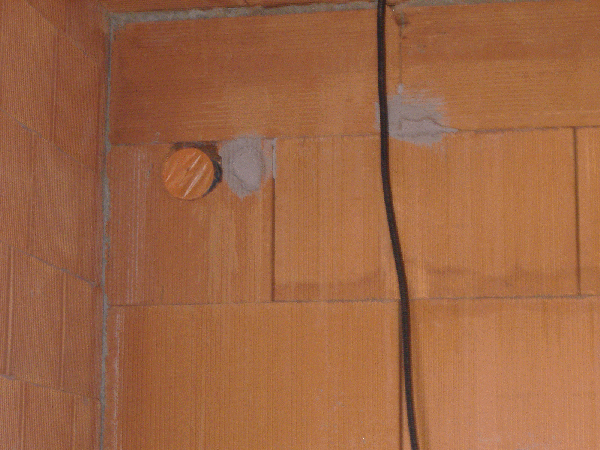

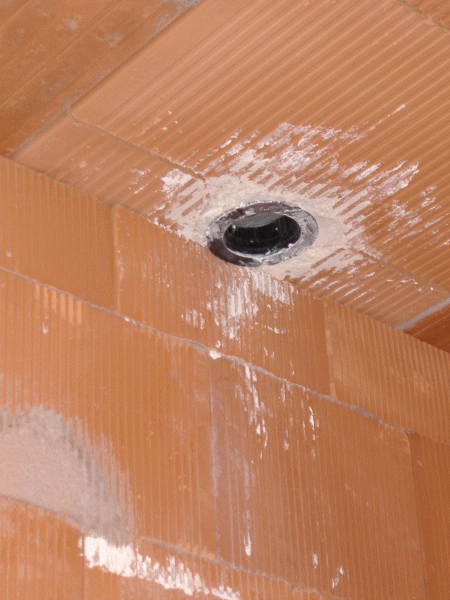

A l'étage



Une arrivée d'air,
 parrallèle à celle
prévue au rez de chaussée
est installée en hauteur
dans le dégagement
 sur le palier.


Ventilation naturelle

La ventilation basée
 sur l'apport d'air
provenant du puits provençal
 sera complétée
 par des cheminées d'évacuation.

Nous sommes en surpression

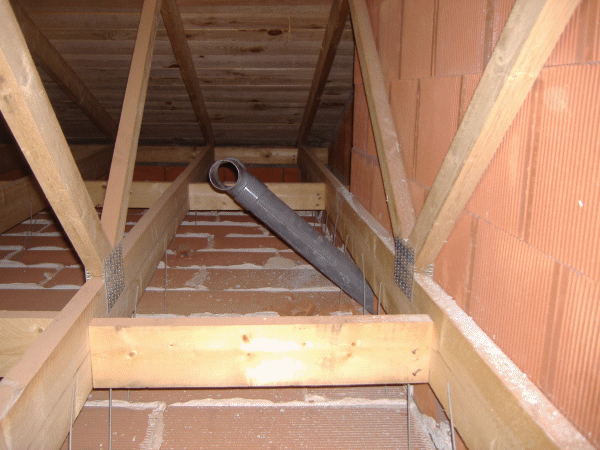

Sous les combles

Les cheminée évacuant dans les combles,
permettront une libre circulation de l'air.

Désormais les cheminées seront connecter directement vers l'extérieur pour éviter un apport supplémentaire d'humidité sur l'isolation.

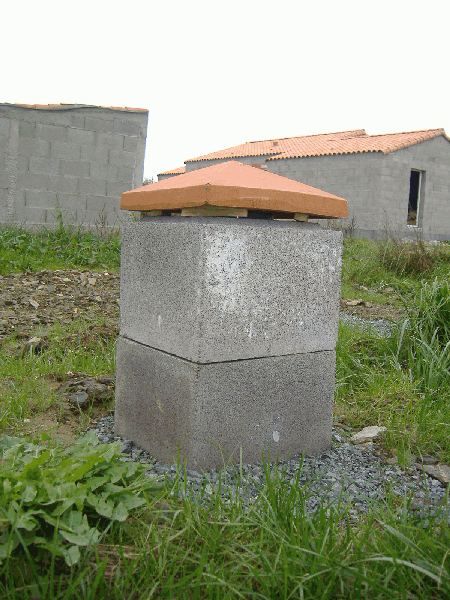

Entrée du puits provençal

Situé à 30 mètres de la maison, cette drôle de cheminée
est en fait une entrée d'air,
pour le puits provençal.
L'air s'engouffre
dans une canalisation qui se situe à près de 2 m de profondeur.

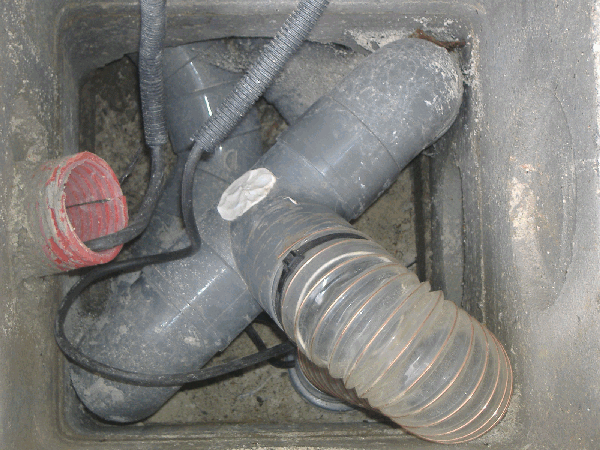

Un ventilateur

Situé à l'autre extrémité du puits,
un petit ventilateur (90 m3/h)
extrait l'air par intermittence vers la maison.


Départ vers la maison

Deux tuyaux de distribution apportent l'air neuf
au rez de chaussée et à l'étage

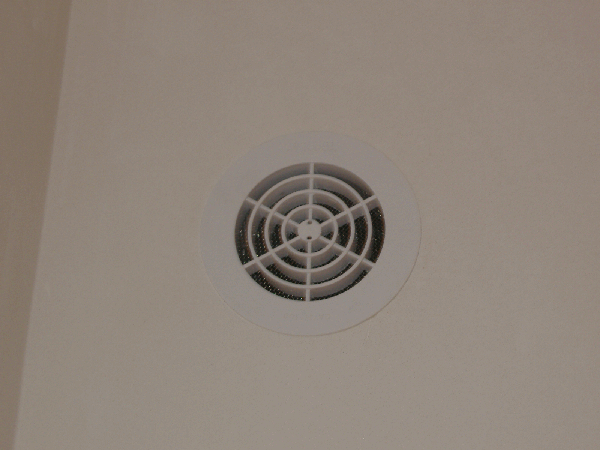

Distribution de l'air

A l'extrémité des tuyaux,
des grilles de ventilation sont placées
à 2m20 de hauteur .



Constat pour l'été 2007 :

l'apport n'est pas suffisant, des modifications sont en cours

|
